大数据综合实训项目：设备运行状态监控与风险预测可视化大屏

企业场景故事线：智慧农业园区设备监控项目

一、项目背景故事

新疆某智慧农业示范园区，占地 300 亩，园区内部署了 50 台智能农业设备，用于：

🌡 温室温度监测
💧 土壤湿度采集
⚡ 设备电压与负载监控
🌬 通风系统运行控制

这些设备 24 小时运行，每分钟向系统上报一次运行数据。

二、问题出现

最近一个月，园区管理人员发现：

多次出现 高温报警
个别设备突然掉线
作物产量出现波动
设备维修次数明显增加

但是问题在于：

报警信息分散在日志里
没有统一监控平台
无法实时查看整体运行状态
更无法提前判断哪台设备“即将出问题”

三、企业需求

园区负责人召开会议，提出三点要求：

1️⃣ 随时掌握设备运行状态
2️⃣ 异常第一时间发现
3️⃣ 提前预测潜在风险

于是，一个“智慧农业设备监控与风险预测系统”项目正式启动。

四、本项目要解决什么需求

本综合实训项目围绕企业三类核心问题展开：

① 实时监控 — 现在怎么样？

当前在线设备数量
当前告警数量
实时温度变化趋势
告警最多的设备

解决问题：

让管理人员“第一时间看到问题”。

② 历史分析 — 过去发生了什么？

近 7 天温度趋势
哪几天故障最多
哪台设备长期运行异常

解决问题：

用数据分析问题发生的规律。

③ 风险预测 — 未来可能发生什么？

哪些设备属于高风险
哪些设备可能出现故障
风险等级分布情况

解决问题：

实现从“被动维修”到“主动预防”的转变。

五、系统建设思路

技术团队决定采用大数据技术进行改造：

使用 Kafka 接收设备实时数据
使用 Flink 进行实时计算写入Mysql
使用 Hive 存储历史明细数据
使用 Spark 进行离线统计分析
使用 RandomForest 构建设备风险预测模型
使用 ClickHouse 存储分析与预测结果
使用 Spring Boot + Vue3 构建可视化大屏系统

六、三类企业问题对应三条技术主线

企业需求	技术主线
现在是否异常？	实时主线
过去运行如何？	离线主线
未来是否有风险？	预测主线

七、项目整体定位

本综合实训项目以

“智慧设备运行预测大屏（前后端分离系统）”

为最终业务成果，构建一套融合：

实时数据采集
实时计算处理
离线统计分析
机器学习风险预测
前后端分离可视化展示
企业部署上线流程

的完整大数据应用体系。

项目技术组合：

Kafka + Flink + Hive + Spark + ClickHouse + RandomForest + Spring Boot + Vue3

项目技术链路：

“数据从产生 → 实时计算 → 离线分析 → 风险预测 → API封装 → 前端展示 → 部署上线”

八、项目最终交付成果

本项目最终将完成：

一个可真实运行、可部署上线的
智慧设备运行预测可视化大屏系统

通过本项目训练，学生将掌握：

大数据系统整体架构理解能力
实时与离线计算分工能力
分析型数据库应用能力
前后端分离系统开发能力
企业部署流程认知能力

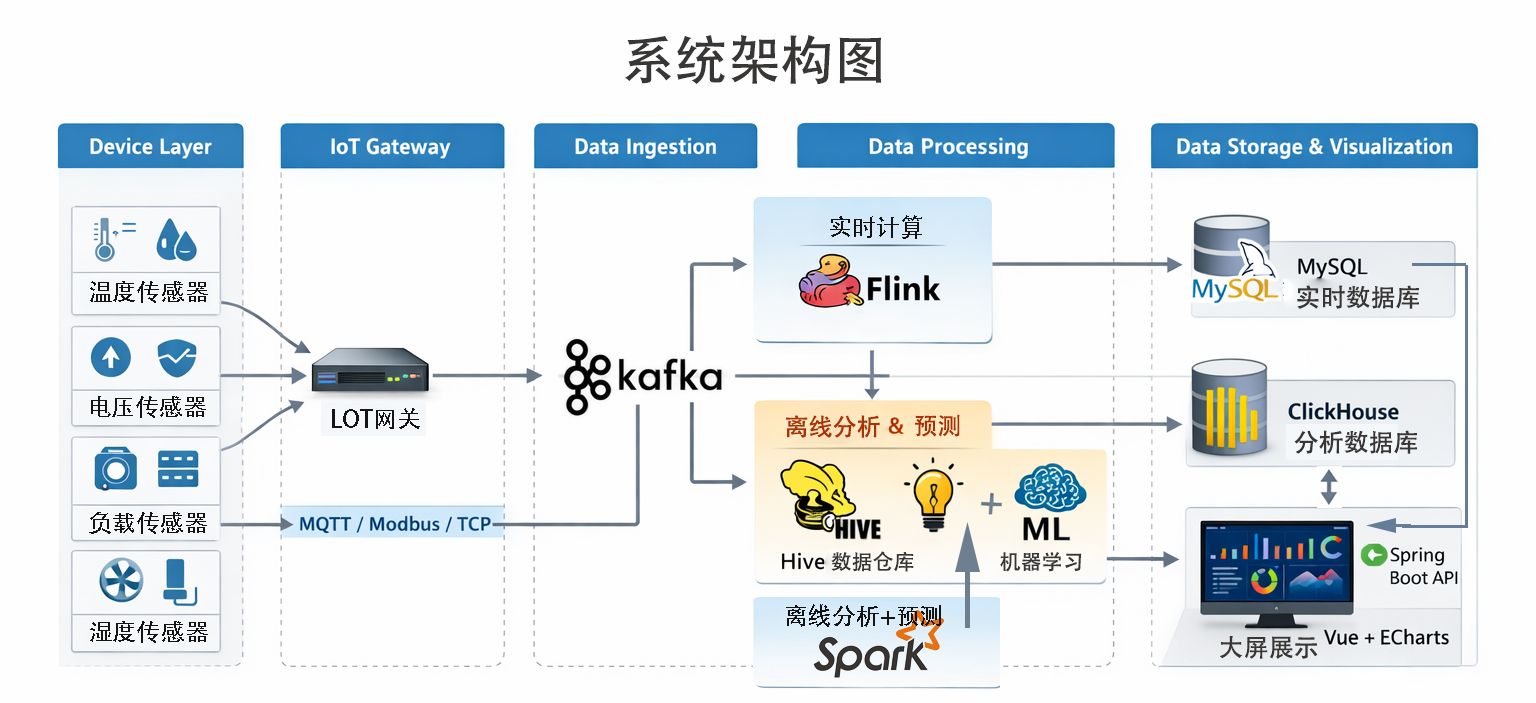

九、总体技术架构

1️⃣ 实时计算链路

设备数据模拟程序
        ↓
      Kafka（实时数据采集）
        ↓
      Flink（实时窗口计算）
        ↓
      MySQL（rt 实时结果表）
        ↓
   Spring Boot（REST API，8080）
        ↓
   Vue3 + ECharts（大屏展示）
        ↓
      Nginx（80端口部署上线）

2️⃣ 离线分析与预测链路

Hive（明细层数据仓库）
        ↓
      Spark（离线统计计算）
        ↓
   ClickHouse（分析型数据库）
        ↓
  RandomForest（风险预测模型）
        ↓
 ClickHouse（预测结果表）
        ↓
 Spring Boot API
        ↓
 大屏展示（风险占比 + 高风险Top）

十、章节框架

前言

综合实训项目目标与能力培养定位
企业级“实时 + 离线 + 预测 + 可视化”架构介绍
前后端分离系统在企业中的应用场景
本项目最终成果说明：智慧设备运行预测大屏系统

第一章：项目背景与业务需求分析

1. 项目背景

工业设备运行数据持续产生
运维部门对实时监控与风险预警要求提高
企业普遍采用大屏系统进行集中展示
预测能力成为运维决策的重要支撑

2. 业务需求分析

围绕“智慧设备运行预测大屏”提出：

实时设备在线监控
实时温度趋势展示
告警统计与排行
历史7天趋势对比分析
设备风险预测与高危识别
前后端分离部署上线

第二章：技术选型与系统架构设计

1. 技术选型说明

技术	角色定位
Kafka	实时数据采集与传输
Flink	实时流式计算
Hive	离线明细数据仓库
Spark	离线统计分析
ClickHouse	分析型数据库（历史 + 预测结果）
RandomForest	风险预测模型
MySQL	实时计算结果存储
Spring Boot	后端 REST API
Vue3 + ECharts	大屏可视化展示
Nginx	前端部署与反向代理

2. 系统架构设计说明

（1）实时链路

Kafka：接收设备实时数据流
Flink：进行实时窗口计算（10秒 / 1分钟）
MySQL（rt库）：存储实时指标结果
Spring Boot：提供统一 REST API
Vue3 + ECharts：渲染大屏实时模块

（2）离线与预测链路

Hive：保存历史明细数据
Spark：进行日级统计分析
ClickHouse：存储历史统计结果
RandomForest：生成风险预测结果
ClickHouse：保存预测明细数据
Spring Boot：对外提供预测接口

第三章：数据结构设计与数据仓库建模（Hive）

1. Hive 核心表设计

iot.ods_device_status_di（ODS 明细分区表，ORC，按 dt 分区，含 ts 字段）
ods_device_status_csv_tmp（历史CSV临时表，TEXTFILE，用于演示动态分区入湖）

可选扩展：在 ODS 基础上再讲 DWD/DWS 的“思想”，不强制落表。

2. 数据仓库层次说明

ODS：原始明细（本项目必做）
DWS：统计汇总（Spark/ML特征依赖）
DWD：清洗明细（可选拓展）

为 Spark 离线分析与机器学习特征工程提供基础数据。

第四章：Kafka 实时数据采集

1. Kafka Topic 设计

device_status_topic

2. 数据采集方式

模拟设备程序定时产生数据
实时数据写入 Kafka
统一 JSON 数据格式

第五章：Flink 实时计算与指标统计

1. Flink 实时计算内容

实时在线设备数量（10秒）
实时告警数量（10秒）
实时温度趋势（滑动窗口）
告警 Top5 统计（1分钟窗口）

2. 实时计算结果去向表（MySQL rt 库四表）

写入 MySQL rt 库
rt_kpi_online_10s
rt_kpi_alarm_10s
rt_temp_trend_10s
rt_alarm_top5_1m
为 Spring Boot API 提供实时查询数据源

第六章：Spark 离线分析处理

1. 离线任务（与教程一致）

入湖任务（Structured Streaming）：Kafka → Hive ODS（ods_device_status_di），10s触发 + checkpoint
历史趋势任务（Batch）：按 dt 聚合 AVG/MAX temperature

2. 结果落地（ClickHouse 报表库）

iot_report.dws_temp_trend_day（dt / avg_temp / max_temp）

3. 本章验收点

ClickHouse 表能回读验证（select order by dt desc limit 7）
大屏历史柱状图能用该表字段直接映射

第七章：机器学习风险预测模型

1. 输入与输出

输入：Hive/ClickHouse 的历史统计特征（按设备/按天）
输出：ClickHouse 预测明细表
- iot_report.dws_device_pred_detail（device_id, prob1, risk_level, batch_time）

2. 本章验收点

风险环形图能按 risk_level 或 prob1 分段统计
TopRisk 能按 prob1 desc 取前 N

第八章：前后端分离大屏系统设计

本章节为整个实训项目最终落地成果。

1. 后端设计（Spring Boot）

提供 REST API（8080）
查询 MySQL 实时数据
查询 ClickHouse 历史与预测数据
统一返回格式：

{ "code":200, "msg":"ok", "data":{} }

2. 前端设计（Vue3 + ECharts）

三栏布局大屏结构
六图可视化模块
Axios 调用后端接口
Vite 代理解决跨域问题

3. 六图模块与数据对应关系

区域	模块	数据来源
左上	KPI关键指标	MySQL + ClickHouse
左下	风险等级占比（环形图）	ClickHouse
中上	实时温度趋势（双折线）	MySQL
中下	近7天历史趋势（柱状图）	ClickHouse
右上	在线率仪表盘	MySQL
右下	告警Top3 + 高风险Top3	MySQL + ClickHouse

5. 接口清单

/api/kpi/summary（MySQL + ClickHouse：在线/告警/平均温度/高危数）
/api/kpi/tempTrend（MySQL：实时温度趋势）
/api/kpi/alarmTop（MySQL：告警Top3）
/api/history/temp7d（ClickHouse：dws_temp_trend_day）
/api/predict/riskPie（ClickHouse：dws_device_pred_detail）
/api/predict/topRisk（ClickHouse：TopRisk）
/api/kpi/onlineRate（MySQL：在线率）

6. 部署阶段

开发阶段：5173 + 8080
上线阶段：Nginx 托管 dist
反向代理 /api → 8080
对外统一 80 端口访问
